向量量化示例

此示例展示了如何使用 KBinsDiscretizer 对一组玩具图像（浣熊脸）执行向量量化。

# Authors: The scikit-learn developers
# SPDX-License-Identifier: BSD-3-Clause

原始图像

我们首先从 SciPy 加载浣熊脸图像。我们还会检查一些有关图像的信息，例如用于存储图像的形状和数据类型。

from scipy.datasets import face

raccoon_face = face(gray=True)

print(f"The dimension of the image is {raccoon_face.shape}")
print(f"The data used to encode the image is of type {raccoon_face.dtype}")
print(f"The number of bytes taken in RAM is {raccoon_face.nbytes}")

The dimension of the image is (768, 1024)
The data used to encode the image is of type uint8
The number of bytes taken in RAM is 786432

因此，图像是一个高度为 768 像素，宽度为 1024 像素的二维数组。每个值都是一个 8 位无符号整数，这意味着图像使用每像素 8 位进行编码。图像的总内存使用量为 786 千字节（1 字节等于 8 位）。

使用 8 位无符号整数意味着图像最多使用 256 种不同的灰色深浅进行编码。我们可以检查这些值的分布。

import matplotlib.pyplot as plt

fig, ax = plt.subplots(ncols=2, figsize=(12, 4))

ax[0].imshow(raccoon_face, cmap=plt.cm.gray)
ax[0].axis("off")
ax[0].set_title("Rendering of the image")
ax[1].hist(raccoon_face.ravel(), bins=256)
ax[1].set_xlabel("Pixel value")
ax[1].set_ylabel("Count of pixels")
ax[1].set_title("Distribution of the pixel values")

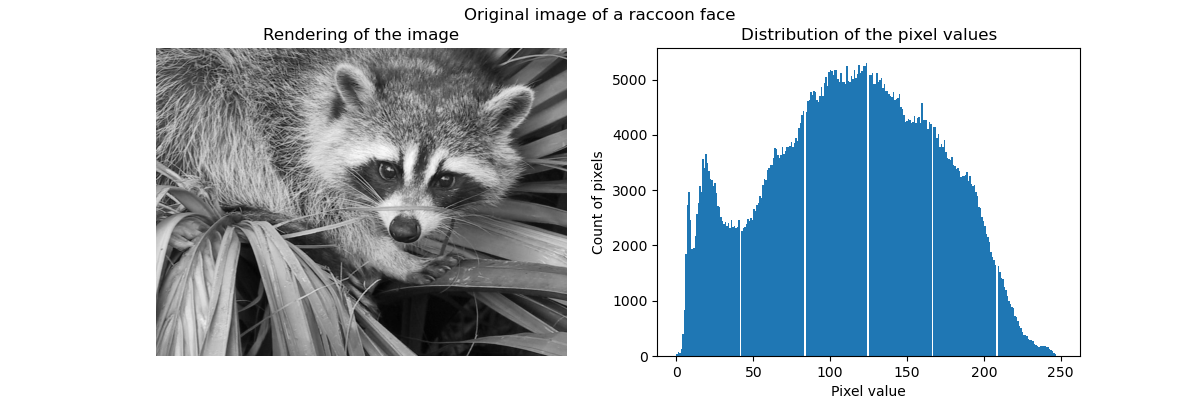

_ = fig.suptitle("Original image of a raccoon face")

通过向量量化进行压缩

通过向量量化进行压缩的目的是减少表示图像的灰度级别数。例如，我们可以使用 8 个值而不是 256 个值。因此，这意味着我们可以有效地使用 3 位而不是 8 位来编码单个像素，从而将内存使用量减少大约 2.5 倍。我们稍后将讨论这种内存使用情况。

编码策略

可以使用 KBinsDiscretizer 完成压缩。我们需要选择一种策略来定义要二次采样的 8 个灰度值。最简单的策略是定义它们等距，这对应于设置 strategy="uniform"。从前面的直方图可以看出，这种策略肯定不是最优的。

from sklearn.preprocessing import KBinsDiscretizer

n_bins = 8
encoder = KBinsDiscretizer(
    n_bins=n_bins,
    encode="ordinal",
    strategy="uniform",
    random_state=0,
)
compressed_raccoon_uniform = encoder.fit_transform(raccoon_face.reshape(-1, 1)).reshape(
    raccoon_face.shape
)

fig, ax = plt.subplots(ncols=2, figsize=(12, 4))
ax[0].imshow(compressed_raccoon_uniform, cmap=plt.cm.gray)
ax[0].axis("off")
ax[0].set_title("Rendering of the image")
ax[1].hist(compressed_raccoon_uniform.ravel(), bins=256)
ax[1].set_xlabel("Pixel value")
ax[1].set_ylabel("Count of pixels")
ax[1].set_title("Sub-sampled distribution of the pixel values")

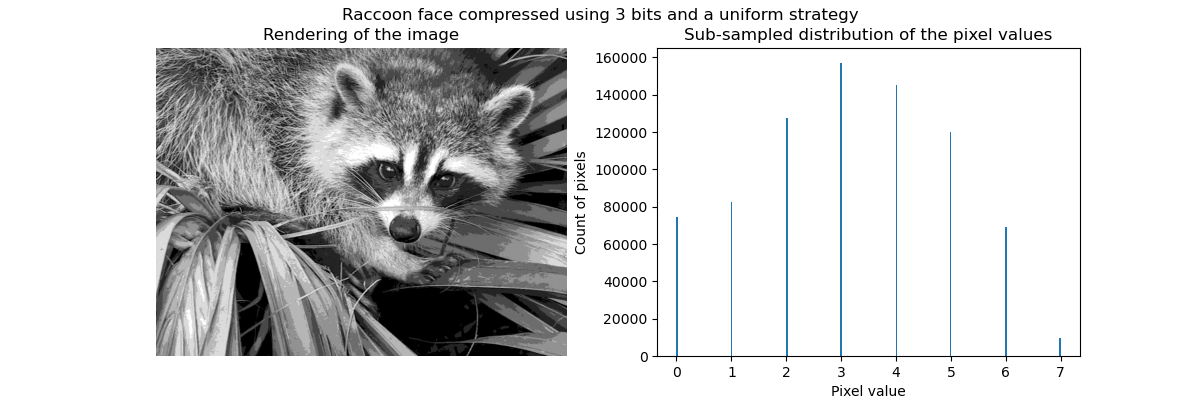

_ = fig.suptitle("Raccoon face compressed using 3 bits and a uniform strategy")

从定性上看，我们可以发现一些小区域，其中可以看到压缩的效果（例如右下角的叶子）。但总的来说，生成的图像看起来仍然不错。

我们观察到像素值的分布已被映射到 8 个不同的值。我们可以检查这些值与原始像素值之间的对应关系。

bin_edges = encoder.bin_edges_[0]
bin_center = bin_edges[:-1] + (bin_edges[1:] - bin_edges[:-1]) / 2
bin_center

array([ 15.5625,  46.6875,  77.8125, 108.9375, 140.0625, 171.1875,
       202.3125, 233.4375])

_, ax = plt.subplots()
ax.hist(raccoon_face.ravel(), bins=256)
color = "tab:orange"
for center in bin_center:
    ax.axvline(center, color=color)
    ax.text(center - 10, ax.get_ybound()[1] + 100, f"{center:.1f}", color=color)

如前所述，均匀采样策略不是最优的。例如，请注意映射到值 7 的像素将编码相当少的信息量，而映射到值 3 的像素将代表大量的计数。我们可以改用诸如 k-means 之类的聚类策略来找到更优化的映射。

encoder = KBinsDiscretizer(
    n_bins=n_bins,
    encode="ordinal",
    strategy="kmeans",
    random_state=0,
)
compressed_raccoon_kmeans = encoder.fit_transform(raccoon_face.reshape(-1, 1)).reshape(
    raccoon_face.shape
)

fig, ax = plt.subplots(ncols=2, figsize=(12, 4))
ax[0].imshow(compressed_raccoon_kmeans, cmap=plt.cm.gray)
ax[0].axis("off")
ax[0].set_title("Rendering of the image")
ax[1].hist(compressed_raccoon_kmeans.ravel(), bins=256)
ax[1].set_xlabel("Pixel value")
ax[1].set_ylabel("Number of pixels")
ax[1].set_title("Distribution of the pixel values")

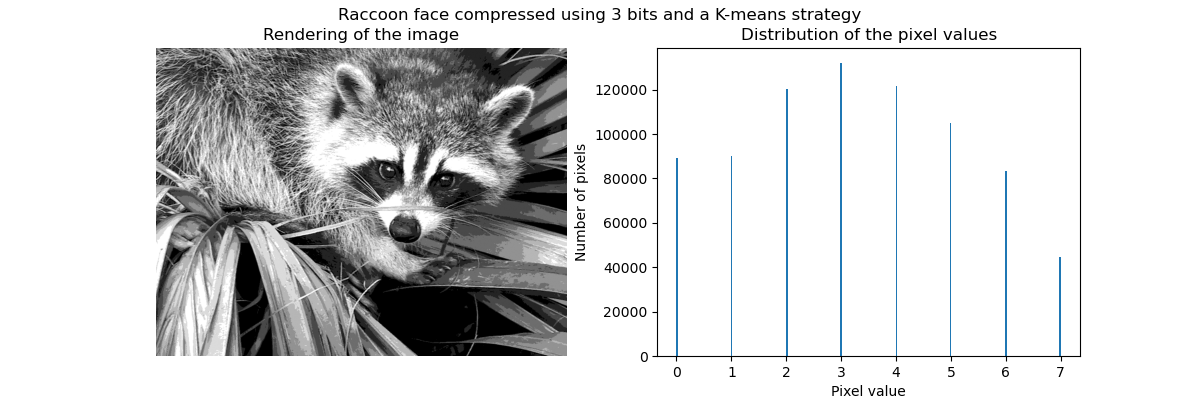

_ = fig.suptitle("Raccoon face compressed using 3 bits and a K-means strategy")

bin_edges = encoder.bin_edges_[0]
bin_center = bin_edges[:-1] + (bin_edges[1:] - bin_edges[:-1]) / 2
bin_center

array([ 18.90934343,  53.33478066,  82.59678424, 109.22385188,
       134.67876527, 159.67877978, 184.72384803, 223.17132867])

_, ax = plt.subplots()
ax.hist(raccoon_face.ravel(), bins=256)
color = "tab:orange"
for center in bin_center:
    ax.axvline(center, color=color)
    ax.text(center - 10, ax.get_ybound()[1] + 100, f"{center:.1f}", color=color)

现在，箱中的计数更加平衡，它们的中心不再等距。请注意，我们可以通过使用 strategy="quantile" 而不是 strategy="kmeans" 来强制每个箱中的像素数量相同。

内存占用

我们之前说过，我们应该节省 8 倍的内存。让我们来验证一下。

print(f"The number of bytes taken in RAM is {compressed_raccoon_kmeans.nbytes}")
print(f"Compression ratio: {compressed_raccoon_kmeans.nbytes / raccoon_face.nbytes}")

The number of bytes taken in RAM is 6291456
Compression ratio: 8.0

看到我们压缩后的图像占用的内存比原始图像多 8 倍，这相当令人惊讶。这确实与我们预期的相反。原因主要是由于用于编码图像的数据类型。

print(f"Type of the compressed image: {compressed_raccoon_kmeans.dtype}")

Type of the compressed image: float64

事实上，KBinsDiscretizer 的输出是一个 64 位浮点数组。这意味着它占用了 8 倍的内存。然而，我们使用这个 64 位浮点表示来编码 8 个值。事实上，只有当我们把压缩后的图像转换为 3 位整数数组时，我们才能节省内存。我们可以使用方法 numpy.ndarray.astype。然而，3 位整数表示不存在，要编码这 8 个值，我们还需要使用 8 位无符号整数表示。

实际上，要观察到内存增益，需要原始图像采用 64 位浮点表示。
